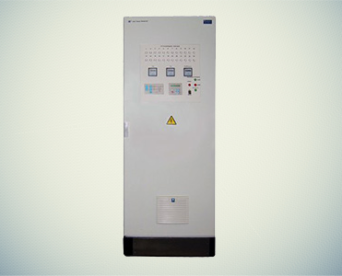

ШУОТ — Шкаф Управления Оперативным Током ШУОТ-2403, ШУОТ-2404, ШУОТ-2405, ШУОТ-2406

Шкафы управления оперативным током серии ШУОТ-2403, ШУОТ-2404, ШУОТ-2405, ШУОТ-2406 производится компаниями АО «Завод «Ивертор», ООО «Русэлт-Инжиниринг», ЗАО «Электромаш», Завод «Энергосистемы», Уфимский Электромеханический Завод.

ШУОТ или Шкаф управления оперативным током – это оборудование, основное назначение которого – обеспечить электроэнергией технику, работающую на постоянном токе (220 V DC), и защитить ее от перебоев электроснабжения. Способ решение этих задач – присоединение аккумуляторных батарей как резервного источника электропитания. ШУОТ устанавливают на промышленных и других предприятиях, на объектах строительства, связи и транспорта в системах их электроснабжения.

ШУОТ — преимущества и особенности конструкции

  1. Устойчивость к высоким нагрузкам: возможность кратковременных (до 20 секунд) трехкратных перегрузок.
  2. Длительный срок службы – 15 лет и более. При этом АБ на протяжении всего срока не требуют дополнительного обслуживания.

ШУОТ и комплект АБ размещаются компактно в одном шкафу. Емкость аккумуляторных батарей достаточна для того, чтобы обеспечить питанием ЗРУ в течение 12-14 часов.

  1. Как переключение с основного режима работы на АБ, так и обратное переключение  происходит без провалов напряжения.
  2. Питание ШУОТ происходит по направлению от источника с глухим заземлением или изолированной нейтралью.
  3. Благодаря ярким светодиодным индикаторам обеспечивается четкий визуальный контроль показателей.
  4. Индикаторные и управляющие схемы ШУОТ выполнены на PIC- контроллерах.
  5. Цикличное автотестирование с интервалом в 20 мин. позволяет оперативно определять некачественное подключение.
  6. Предусмотрены системы защиты от перегрузки, избыточного напряжения, короткого замыкания, перегрева силовых элементов и т.д.
  7. КПД ШУОТ – от 95%.
  8. Благодаря использованному сплаву охлаждающий радиатор не нуждается в принудительном охлаждении. Однако в системе предусмотрена эффективная система принудительного охлаждения на случай работы при максимальной нагрузке или повышения внешней температуры воздуха.
  9. Функция автоматического тестирования параметров питающей сети и диагностики утечек тока.

ШУОТ существует в следующих модификациях:

  • ШУОТ-2403-220-УХЛ4
  • ШУОТ-2403-110-УХЛ4
  • ШУОТ-2404-220-УХЛ4
  • ШУОТ-2404-110-УХЛ4
  • ШУОТ-2405-220-УХЛ4
  • ШУОТ-2405-110-УХЛ4
  • ШУОТ-2406-220-УХЛ4
  • ШУОТ-2406-110-УХЛ4

В компании ООО «ПК СОТИС Групп» Вы можете приобрести не только комплектующие для шкафа ШУОТ, но и купить полностью готовые решения.

Ниже приведены сравнительные характеристики шкафов ШУОТ.

ХарактеристикаШУОТ
Входные параметры
Напряжение питающей сети (линейное) трёхфазное, В380 или 220
Колебания входного напряжения, %±15 (-30; ±15)
Частота, Гц50
Колебания частоты, %±5
Коэффициент полезного действия, %>92
Выходные параметры
Напряжение постоянного тока (регулируемое), В230 (150… 250)115 (90…140)
Номинальный ток, А20…40 (80 при параллельной работе силовых блоков)
Точность стабилизации напряжения, %±0,5
Точность стабилизации токам заряда АБ, %±1
Количество и распределение отходящих линий12 (4х6,3А; 4х10А; 4х16А)
Аккумуляторные батареи
Ёмкость, A/ч35… 280
Срок службы, лет7… 15
Время поддержки, мин60… 300
Размещениешкафы или стеллажи
ТехнологииAGM, Gel, Dryfit
Окружающая среда
Температура, °С+1… +35
Предельная температура, °С+1… +40
