ШОТ-01 — ШКАФ ОПЕРАТИВНОГО ТОКА-01

Шкаф оперативного тока серии ШОТ-01 производится компаниями ООО «Электрические системы», Завод «ЭНЕРГОСИСТЕМЫ», ООО «ПРЭМКО ТЕХЭНЕРГО», Харьковский Электрощитовой Завод, Элетекс-С, ООО «ЗЭТА», ООО «Электровыпрямитель – Север».

ШОТ-01 – это шкафы оперативного постоянного тока, основное назначение которых – обеспечить бесперебойным питанием оперативные цепи управления, автоматики, защиты и сигнализации. Устанавливаются ШОТ-01 на электростанциях и подстанциях, а также на предприятиях разных отраслей промышленности, где срывы в подаче электричества недопустимы. ШОТ-01М можно установить, как самостоятельное устройство бесперебойного питания автоматических систем или как часть общей системы оперативного постоянного тока.

ШОТ-01 виды

В зависимости от номинальной емкости встроенных аккумуляторных батарей шкафы оперативного постоянного тока 01М могут быть:

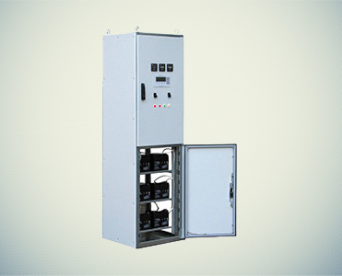

  • секционными с номинальной емкостью АБ 50 А/час: в нижнем отсеке установлены батареи, в правом – зарядные устройства, контрольные приборы, выключатели;
  • щитовыми с номинальной емкостью АБ 120 А\час: в правом шкафу щита размещаются батареи, в левом – зарядные и другие устройства.

При необходимости второй тип ШОТ может быть укомплектован дополнительными секциями-шкафами.

Функции ШОТ-01 и преимущества

  1. Транспортировка электроэнергии от батарей, подзарядка АБ в автоматическом режиме специальными встроенными зарядными устройствами.
  2. Распределение электричества между установленными потребителями.
  3. Формирование шинки «мигающий свет».
  4. Наличие секционных разъединителей, позволяющих объединять шины и шинки разных секций ШОТ-01М.
  5. Система защиты от перегрузок и короткого замыкания.
  6. Система автоматического контроля качества напряжения на шинах ШОТ-01М и возможность сообщения об отклонениях параметров сети.
  7. Система мгновенного обнаружения участка, в котором произошло замыкание «на землю».
  8. Возможность сигнала об исчезновении напряжения и питания зарядных устройств.
  9. Измерение всех основных параметров аккумуляторных батарей.

Условия эксплуатации ШОТ — 01

Работа шкафа оперативного постоянного тока требует определенных условий:

  • температуры окружающего воздуха от -40 градусов до +45 градусов;
  • относительной влажности воздуха до 98%;
  • определенного места установки: в закрытых помещениях, без доступа солнечных лучей и воздействия атмосферных осадков;
  • окружающей среды без опасности взрыва, не содержащей агрессивных газов и паров.

Существуют следующие варианты шкафов ШОТ-01:

  • ШОТ-01-220-5-55-2-18-54 УХЛ4
  • ШОТ-01-220-10-55-2-18-54 УХЛ4
  • ШОТ-01-220-20-55-2-18-54 УХЛ4
  • ШОТ-01-220-30-55-2-18-54 УХЛ4
  • ШОТ-01-220-30-100-2-18-54 УХЛ4
  • ШОТ-01-220-40-100-2-18-54 УХЛ4
  • и др.

В компании ООО «ПК СОТИС Групп» Вы можете приобрести не только комплектующие для шкафа ШОТ-01, но и купить полностью готовые решения.

Ниже приведены сравнительные характеристики шкафа ШОТ-01.

ХарактеристикаШОТ-01
Входные параметры
Номинальное напряжение208 до 240В АС
Рабочее напряжение176 до 320В АС
Минимальное напряжение150В АС
Входная частотаот 45 до 66Гц
Коэффициент мощности> 99%
Коэффициент полезного действия> 94%
Выходные параметры
Количество автоматов отходящих фидеровСогласно требованиям
Количество секцийСогласно требованиям
Диапазон выходного тока, при использовании модулей 1кВтот 5 до 495 А
Диапазон выходного тока, при использовании модулей 4кВтот 20 до 1980А
Выходное напряжениеот 24 до 220В DC
Выходной ток одного модуля при 220В DC5А (1кВт/модуль) 20А (4 кВт/модуль)
Количество параллельно работающих модулейдо 99 модулей
Нестабильность выходного напряжения по нагрузке:
Статическая< +/­0.5%
Динамическая< +/­2% при изменении нагрузки от 10% до 90%
Время восстановления2мс
Нестабильность выходного напряжения по сети:
Статическая< +/­0.1%
Динамическая (для любого изменения, в пределах диапазона входного напряжения)< +/­1%
Псофометрический шум< 26dBrnC (<0.5mVrms)
Широкополосный шум< 5mVrms; < 100mVp­p
Аккумуляторные батареи:
Гарантийный срок эксплуатации аккумуляторной батареиот 5 до 15 лет
Емкость аккумуляторной батареиСогласно требованиям
Клеммные присоединенияфронтальные
Исполнение:
Степень защиты оболочки по ГОСТ – 14254до IP 54
Климатическое исполнение по ГОСТ 15150УХЛ4
Группа механического исполнения по ГОСТ 17516.1М 6
