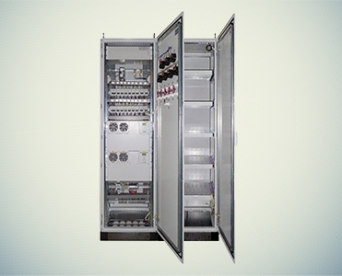

ШКАФ ОПЕРАТИВНОГО ТОКА ШОТВ

Шкаф оперативного тока серии ШОТВ  производится Чебоксарским Электроаппаратным заводом (ЧЭАЗ).

Существуют следующие варианты шкафов ШОТВ

  • ШОТВ-02-220-12,5
  • ШОТВ-02-220-25
  • ШОТВ-02-220-37,5
  • ШОТВ-02-220-50
  • ШОТВ-02-220-75
  • ШОТВ-02-220-100
  • и др.

В компании ООО «ПК СОТИС Групп» Вы можете приобрести не только комплектующие для шкафа ШОТВ, но и купить полностью готовые решения.

Ниже приведены сравнительные характеристики шкафа ШОТВ.

ХарактеристикаШОТ-01
Входные параметры
Входное номинальное напряжение220В, 380В
Минимальное входное напряжение185В
Входная частота47-63Гц
Суммарный коэффициент нелинейных искаженийменее 5%
Коэффициент мощности (при нагрузке 50% и более)более 99%
Коэффициент полезного действия (при нагрузке 35-65%)более 91%
Выходные параметры
Количество секций постоянного токасогласно требованиям заказчика
Диапазон выходного тока10-87,5А
Выходное номинальное напряжение постоянного тока24, 48, 60, 110, 220В
Статическое регулирование напряжения±0,5%
Динамическое регулирование мощности±5%
Динамическая стабилизация напряжения сети±1%
Емкость аккумуляторных батарейдо 90Ач
Аккумуляторные батареи
Срок эксплуатации аккумуляторных батарей5, 10, 12, 15 лет (стандарт 10 лет)
Степень защиты оболочки шкафа по ГОСТ 14254IP54
Исполнение
Цвет оболочки шкафа7035
Климатическое исполнение по ГОСТ 15150УХЛ4
Рабочий диапазон температур эксплуатации–10…+40°С
Высота установки над уровнем морядо 1000м
Относительная влажность воздуха при температуре + 25 °Сне более 80%
Ввод (вывод) кабелейсверху/снизу
Способ обслуживанияодносторонний/ двухсторонний
Рабочее положениевертикальное
Срок службы шкафа25лет

ШОТВ – это устройство, основная функция которого – прием и преобразование электроэнергии переменного тока в электроэнергию постоянного тока. Кроме этого, шкаф оперативного постоянного тока используется для того, чтобы:

  • направлять электроэнергию по цепям и распределять ее между потребителями постоянного тока;
  • питать цепи постоянного электротока как через выпрямители, так и от встроенных батарей;
  • контролировать напряжение в сети и реагировать на его исчезновение мгновенным подключением АБ.

Применение ШОТВ

Сфера использования шкафов оперативного постоянного тока обширна. Это:

  • электростанции;
  • трансформаторные подстанции;
  • распределительные пункты, обеспечивающие питание оперативных цепей схем релейной защиты и автоматики.

Принцип работы ШОТВ

Работа шкафа оперативного постоянного тока основана на работе типовых выпрямительных модулей. Вход – бестрансформаторный, принцип преобразования – высокочастотный промежуточный (100 кГц), управление и контроль – микропроцессорные.

При необходимости можно синхронизировать работу нескольких ШОТВ, при этом аккумуляторные батареи будут размещаться на стеллажах в отдельном помещении.

Комплектация ШОТВ

Базовая комплектация ШОТВ – это:

  • сам металлический шкаф;
  • АБ (аккумуляторные батареи);
  • подзаряжающее устройство;
  • автоматические выключатели: вводные, отходящих линий и АБ;
  • реле тока, изоляции, напряжения;
  • информационный контроллер;
  • панель оператора;
  • стрелочные контрольные приборы.

Базовые функции ШОТВ

  1. Обнаружение на шинах постоянного тока «земли» в автоматическом режиме.
  2. Поиск низкого сопротивления изоляции в автоматическом режиме.
  3. Контроль уровня напряжения и тока на шинах и в АБ.
  4. Контроль зарядки АБ.
  5. Контроль состояния автоматов.
  6. Демонстрация всей информации на панели оператора и возможность ее передачи на верхний уровень, включая передачу через интернет.
  7. Автоматическое ведение журнала аварий.

Защитные функции ШОТВ

К защитным функциям ШОТВ относятся предупреждение перегрузок всех элементов устройства и цепи, защита от короткого замыкания, а также контроль за состоянием АБ. Дополнительно электронные устройства ШОТВ снабжены функцией самоконтроля.
