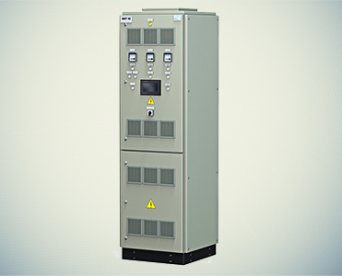

ШКАФ ОПЕРАТИВНОГО ТОКА ШОТ02 EXON

Шкаф оперативного тока серии ШОТ02 Exon производится компанией АО «Электронмаш».

Шкафы оперативного тока ШОТ-02 используются там, где необходимо обеспечить бесперебойное питание постоянным электротоком. Устанавливаются ШОТ «ExOn» и ЩПТ-ELM на объектах разного назначения, особенно, в условиях возможных отключений электроэнергии и необходимости непрерывного контроля параметров электросети.

ШОТ-02: установка в составе систем и узлов

ШОТ «ExOn» и ЩПТ-ELM монтируются:

  • в системах питания оперативных цепей управления и защиты;
  • в системах сигнализации и автоматического контроля;
  • в коммутационных системах;
  • в системах аварийного освещения;
  • на электростанциях: в ответственных механизмах генераторов, турбин, котлов;
  • в системах вычислительного оборудования и техники, требующей бесперебойного электропитания.

Преимущества и технические особенности ШОТ-02

  1. Конструкция компактна и не занимает много места.
  2. ШОТ укомплектован надежными элементами от ведущих производителей.
  3. Можно обеспечить высокую степень резервирования.
  4. В конструкции применяются необслуживаемые аккумуляторные батареи с длительным сроком службы.
  5. Поскольку применяются выносные зарядные устройства модульного типа, возможна замена модулей без отключения нагрузки.
  6. Конструкция защищена от глубокого разряда батареи.
  7. Напряжение заряда АБ термокомпенсировано.
  8. Возможно ограничение зарядного тока АБ на определенном уровне.
  9. Конструкция укомплектована системой обогрева, предотвращающей образование конденсата.

Существуют следующие варианты шкафов ШОТ02 Exon:

  • ШОТ02-50-10-220-2-10-18-1-2-54 УХЛ4
  • ШОТ02-50-10-220-2-20-18-1-2-54 УХЛ4
  • ШОТ02-50-10-220-2-20-18-1-2-54 УХЛ4
  • ШОТ02-100-10-220-2-20-18-1-2-54 УХЛ4
  • ШОТ02-100-10-220-2-30-18-1-2-54 УХЛ4
  • ШОТ02-100-10-220-2-40-18-1-2-54 УХЛ4
  • и др.

В компании ООО «ПК СОТИС Групп» Вы можете приобрести не только комплектующие для шкафа ШОТ02 Exon, но и купить полностью готовые решения.

Ниже приведены сравнительные характеристики шкафа ШОТ02 Exon.

ХарактеристикаШОТ02 Exon
Входные параметры
Количество вводов, шт.от 1 до 2*
Количество фаз на вводе, шт.1 или 3
Напряжение на вводе:220±10%
для однофазных вводов, В для трёхфазных вводов, В380+10%
Частота питающего напряжения, Гцот 45 до бб
КПД ЗУ, %94
Режим работы нейтралиTN-S*
Выходные параметры
Выходное напряжение постоянного тока, Вот 12 до 260
Выходной ток ЗУ, Аот 10 до 300*
Максимальное количество модулей в ЗУ, шт6 или 12 (для 1,1кВт) *
5 или 10 (для 4,4кВт) *
Нестабильность выходного напряжения ЗУ, статическая, %±0.5
Нестабильность выходного напряжения ЗУ, динамическая, при изменении нагрузки от 10 до 90%, %±2
Время восстановления, мс2
Широкополосный шум, MBrms5
Количество параллельно работающих модулей, шт.до 99
Количество отходящих секций, шт.1 или 2*
Общее количество автоматических выключателей отходящих линий, штдо 36*
Аккумуляторная батарея
ТипСвинцово-кислотная, необслуживаемая
Ёмкость, Ачот 12 до 500*
Срок службы, летот 5 до 25*
Степень защиты по ГОСТ 14254от 21 до 51*
Исполнение
Климатическое исполнение по ГОСТ 15150УХЛ4*
Группа механического исполнения по ГОСТ 17516.1Мб
Габаритные размеры,(ВхШхГ) мм
Для АБ ёмкостью до 50 Ач включительно 2125x650x650**
Для АБ ёмкостью до 50 Ач включительно, исполнение с уменьшенной глубиной2125x1250x450**
Для АБ ёмкостью от 65 до 155 Ач2125x1250x650**
Цвет корпусаRAL7032

* — возможно изготовление по особым требованиям;

** — размеры могут изменяться в зависимости от типа и производителя АБ.
