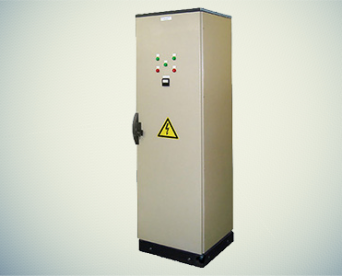

ШКАФ ОПЕРАТИВНОГО ТОКА ШОТ-ТЭВ

Шкаф оперативного тока серии ШОТ-ТЭВ производится компанией ООО «Трансфер Эквипмент Восток».

Существуют следующие варианты шкафов ШОТ-ТЭВ:

  • ШОТ-ТЭВ-220-2-10-50-10-2-2-54 УХЛ4
  • ШОТ-ТЭВ-220-2-20-50-10-2-2-54 УХЛ4
  • ШОТ-ТЭВ-220-2-30-50-10-2-2-54 УХЛ4
  • ШОТ-ТЭВ-220-2-30-100-10-2-2-54 УХЛ4
  • ШОТ-ТЭВ-220-2-40-100-10-2-2-54 УХЛ4
  • ШОТ-ТЭВ-220-2-60-100-10-2-2-54 УХЛ4
  • и др.

В компании ООО «ПК СОТИС Групп» Вы можете приобрести не только комплектующие для шкафа ШОТ-ТЭВ, но и купить полностью готовые решения.

Ниже приведены сравнительные характеристики шкафа ШОТ-ТЭВ.

ХарактеристикаШОТ-ТЭВ
Входные параметры
Количество вводов, шт.от 1 до 2*
Количество фаз на вводе, шт.1 или 3
Напряжение на вводе:220±10%
для однофазных вводов, В для трёхфазных вводов, В380+10%
Частота питающего напряжения, Гцот 45 до бб
КПД ЗУ, %94
Режим работы нейтралиTN-S*
Выходные параметры
Выходное напряжение постоянного тока, Вот 12 до 260
Выходной ток ЗУ, Аот 10 до 560*
Максимальное количество модулей в ЗУ, шт6 или 12 (для 1,1кВт) *
5 или 10 (для 4,4кВт) *
Нестабильность выходного напряжения ЗУ, статическая, %±0.5
Нестабильность выходного напряжения ЗУ, динамическая, при изменении нагрузки от 10 до 90%, %±2
Время восстановления, мс2
Широкополосный шум, MBrms5
Количество параллельно работающих модулей, шт.до 99
Количество отходящих секций, шт.1 или 2*
Аккумуляторная батарея
ТипСвинцово-кислотная, необслуживаемая
Ёмкость, Ачот 12 до 200*
Срок службы, летот 5 до 20*
Степень защиты по ГОСТ 14254от 21 до 51*
Исполнение
Климатическое исполнение по ГОСТ 15150УХЛ4*
Группа механического исполнения по ГОСТ 17516.1Мб
Цвет корпусаRAL7032

* — возможно изготовление по особым требованиям.

Питание вторичных цепей – определяющее условие беспрепятственной работы любой электрической подстанции. В основном для питания таких цепей используется стандартное напряжение 220 В DC.

Шкаф оперативного тока нового поколения ШОТ-ТЭВ, позволяющий обеспечить постоянным питанием подстанцию, отличается от аналогичных предложений на рынке демократичной ценой при высоком качестве и доступностью сервисного обслуживания. Срок службы ШОТ-ТЭВ — 10 лет и более.

При изготовлении шкафов ШОТ-ТЭВ применяются комплектующие высокого качества:

  • Cordex CXRC от производителя Argus Technologies;
  • коммутационная аппаратура от производителя Schneider Electric.

Стандартная модель ШОТ-ТЭВ рассчитана на 8 отходящих линий. Работа шкафа состоит в поддержании постоянного напряжения на выходе, в зарядке и подзарядке АБ и обеспечении их защиты от глубокого разряда.

Конструкция шкафа – модульная, что позволяет адаптировать параметры ШОТ-ТЭВ под конкретные требования заказчика.

Можно установить принудительную вентиляцию, обогрев, заменить, при необходимости, количество и номиналы выходных автоматов, изменить номинальную мощность выпрямительной системы.
