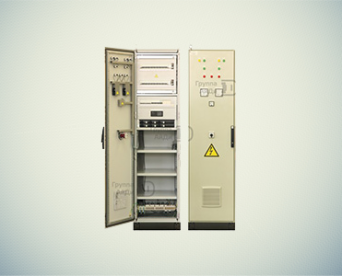

ШКАФ ОПЕРАТИВНОГО ТОКА ШОТ-ID

Шкаф оперативного тока серии ШОТ-ID  производится компанией ООО «АйДи-Электро».

Существуют следующие варианты шкафов ШОТ-ID

  • ШОТ-ID-DC-02-1х10/220
  • ШОТ-ID-DC-02-1х15/220
  • ШОТ-ID-DC-02-1х20/220
  • ШОТ-ID-DC-02-1х30/220
  • ШОТ-ID-DC-02-1х40/220
  • ШОТ-ID-DC-02-1х60/220
  • и др.

В компании ООО «ПК СОТИС Групп» Вы можете приобрести не только комплектующие для шкафа ШОТ-ID, но и купить полностью готовые решения.

Ниже приведены сравнительные характеристики шкафа ШОТ-ID.

ХарактеристикаШОТ-ID
Входные параметры
Входное номинальное напряжение220, 380В
Минимальное входное напряжение185В
Входная частота45-66Гц
Суммарный коэффициент нелинейных искаженийменее 5%
Коэффициент мощности (при нагрузке 50% и более)более 99%
Коэффициент полезного действия (при нагрузке 35-65%)более 95%
Выходные параметры
Количество автоматических выключателей отходящих фидеровсогласно требованиям заказчика шт
(стандарт – 8 шт)
Количество секций постоянного токасогласно требованиям заказчика шт
Диапазон выходного тока5-560А
Выходное номинальное напряжение постоянного тока24, 48, 60, 110, 220В
Статическое регулирование напряжения±0,5%
Динамическое регулирование мощности±5%
Динамическая стабилизация напряжения сети±1%
Аккумуляторная батарея
Емкость аккумуляторных батарейсогласно требованиям заказчика Ач
(стандарт – 52 Ач)
Срок эксплуатации аккумуляторных батарей5, 10, 12, 15 лет
(стандарт – 10 лет)
Исполнение
Степень защиты оболочки шкафа по ГОСТ 14254IP54
Цвет оболочки шкафа7035RAL
Климатическое исполнение по ГОСТ 15150УХЛ4
Рабочий диапазон температур эксплуатации–25…+40 °С
Высота установки над уровнем морядо 1000м
Относительная влажность воздуха при температуре + 25 °Сне более 80%
Ввод (вывод) кабелейсверху/снизу
Способ обслуживанияодносторонний/ двухсторонний
Рабочее положениевертикальное
Срок службы шкафа25лет

Преимущества ШОТ-ID многочисленны.

  1. Высокое качество комплектующих, использованных материалов и продолжительность службы устройства.
  2. Компактность, которая достигается благодаря установке модульных зарядных устройств и необслуживаемых АБ.
  3. Обширный диапазон напряжения на входе и выходе.
  4. Высокопроизводительный контроллер, который обеспечивает высокую точность выходных характеристик.
  5. Возможность монтажа систем принудительной вентиляции и обогрева устройства, благодаря чему диапазон рабочих температур расширен.
  6. Простота установки и обслуживания.
  7. Использование комплектующих европейского производства.

Функции, выполняемые ШОТ-ID

ШОТ-ID выполняет ряд основных функций:

  • принимает электроэнергию от одного или двух вводов;
  • автоматически переключает вводы в случае пропадания питания на одном из них;
  • контролирует и автоматически поддерживает заданный уровень напряжения на шинах;
  • защищает от перегрузок и коротких замыканий как вводы, так и отходящие линии;
  • определяет режимы работы путем световой индикации;
  • подзаряжает аккумуляторные батареи;
  • защищает АБ от глубокого разряда;
  • контролирует состояние изоляции и ведет поиск причин возникающих неисправностей на отходящих линиях.
