АУОТ — АППАРАТ УПРАВЛЕНИЯ ОПЕРАТИВНЫМ ТОКОМ АУОТ-М «ДУБНА»

Аппараты управления оперативным током серии АУОТ-М производится компаниями ЗАО МПОТК «ТЕХНОКОМПЛЕКТ», ООО «Русэлт-Инжиниринг», ЗАО «Электромаш».

АУОТ-М существует в следующих модификациях:

  • АУОТ-М2-20-220-УХЛ4
  • АУОТ-М2-20-110-УХЛ4
  • АУОТ-М2-40-220-УХЛ4
  • АУОТ-М2-40-110-УХЛ4
  • АУОТ-М3-20-110-УХЛ4
  • АУОТ-М3-25-220-УХЛ4
  • АУОТ-М3-40-110-УХЛ4

В компании ООО «ПК СОТИС Групп» Вы можете приобрести не только комплектующие для АУОТ-М "ДУБНА", но и купить полностью готовые решения.

Ниже приведены сравнительные характеристики шкафов АУОТ-М "ДУБНА".

ХарактеристикаАУОТ-М
Входные параметры
Тип входного соединения3L+P
Напряжение питающей сети, В, для кодов:
3380
2220
Допускаемые отклонения напряжения питающей сети, %, не болееот 15 до +10
Коэффициент мощности, не менее0,95
Выходные параметры
Номинальное выходное напряжение, В28,5;60; 115; 230
Диапазон регулирования выходного напряжения для изделий с номинальным выходным напряжением, В:
230400/220/110/60/48/24 В DC
115+/-1%
Шаг регулирования выходного напряжения, В+/- 1%
Точность стабилизации напряжения на АБ в режиме поддерживающего заряда, %, не более0 – 10 мВ/ºC/элемент
Коэффициент пульсации выходного напряжения в режимах заряда, подзаряда стабилизированным напряжением, %, не болееот -10 до +50 °C
Номинальный выходнок ток, А, для кодов:
3+/- 1%
2+/- 1%
Максимальный выходной ток, %, от номинального, не менее1.1 In в течении 3 сек
Диапазон регулирования тока заряда АБ, А
Точность стабилизации тока заряда АБ, А, не более± 0,1
Эффективное значение переменной составляющей тока заряда (подзаряда)5
КПД, %, не менее95
Прочие характеристики
Габаритные размеры (ВхШхГ), мм1000х600х315 (без батарейного шкафа)
Масса, кг не более70 (без батарейного шкафа)
С тепень защиты оболочки по ГОС Т 1425496IP51
Климатическое исполнение, категория размещения по ГОС Т 1515069УХЛ4
Опции
Наличие АВРДа
Элементная база выпрямителяIGBT-транзисторы
Система охлажденияпринудительная
Термокомпенсация напряжения подзаряда АБДа
Контроль напряжения питающей сетиДа
Контроль выходного напряжения с помощью независимого релеДа
Контроль сопротивления изоляции выходной цепиДа
Передача информации и сигналов в АСУRS-485
Температура окружающей среды+1°-+40°

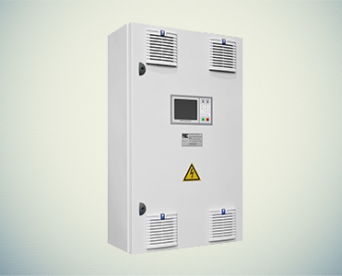

Аппарат управления оперативным током серии АУОТ-М «Дубна»

Использование

Аппарат управления оперативным током АУОТ-М «Дубна» устанавливается для того, чтобы:

  • обеспечить надежное питание электроприемников постоянного тока;
  • осуществлять заряд и подзаряд обслуживаемых и необслуживаемых аккумуляторных батарей (АБ могут подключаться как отдельно, так и в буферном режиме);
  • гарантировать бесперебойное питание цепей защиты и сигнализации, автоматики и т.д.;
  • организовать своевременное включение привода высоковольтного выключателя.

Где устанавливается?

  1. В системах оперативного постоянного тока или СОПТ энергообъектов.
  2. В системах электроснабжения в качестве зарядновыпрямительных устройств.
  3. В любых системах, используемых для питания электроустановок стабилизированным постоянным током.

Принцип работы

Аппарат укомплектован двумя вводами переменного тока: один из них – основной, другой – резервный. Вводы коммутируются на преобразовательную часть с помощью блока АВР. Преобразовательная часть состоит из двух взаиморезервируемых блоков, каждый из которых имеет в своем составе:

  • входной трехфазный выпрямитель;
  • сглаживающий фильтр;
  • инвертор;
  • высокочастотный трансформатор;
  • выходной выпрямитель;
  • LC-фильтр.

Два этих блока управляются синхронно единой системой управления. Благодаря ей включается в работу либо один из блоков, либо оба блока одновременно на общий выход. Гальваническая развязка между вводами питания переменного тока и выходом агрегата обеспечивается за счет высокочастотных трансформаторов в составе системы. Если преобразовательные блоки не могут работать одновременно, то выбор и переключение на режим с большим приоритетом (от основной или от резервной питающей сети) происходит автоматически.

Напряжение питающей сети поступает на неуправляемых трехфазный выпрямитель через блок АВР, и с его выхода постоянный ток подается через сглаживающий фильтр для питания инвертора. Строение инвертора – на основе IGBT транзисторов (частота – 10 кГц).

Первичная обмотка трансформатора является нагрузкой инвертора. С вторичной обмотки ток выпрямляется диодами и поступает на выход через LC-фильтр. Аппарат управляется общей системой управления, основанной на микроконтроллере, которая выполняет как контролирующую, так и защитную функцию. АБ АУОТ «Дубна» оснащен датчиком напряжения, который монтирован в цепи АБ, датчиком температуры АБ, который обеспечивает термокомпенсацию напряжения подзаряда. Дополнительная функция системы управления – интерфейсная, которая позволяет встраивать агрегат в системы АСУ ТП. Интерфейс составлен из графического дисплея и пленочной клавиатуры.
