ШКАФ ОПЕРАТИВНОГО ТОКА ШОТ1М

Шкаф оперативного тока серии ШОТ1М производится компанией ООО «РЗА Системз».
В компании ООО «ПК СОТИС Групп» Вы можете приобрести не только комплектующие для шкафа ШОТ1М, но и купить полностью готовые решения.
Ниже приведены сравнительные характеристики шкафа ШОТ1М.
ХарактеристикаШОТ1М
Номинальное напряжение однофазной питающей сети, В230
Допустимое отклонение напряжения питающей сети, в % от номинального значения+10 -20
Номинальная частота питающей сети, Гц50
Допустимые отклонения частоты питающей сети, в % от номинального значения±2,0
Номинальное значение выпрямленного напряжения, В115; 230
Пределы регулировки выпрямленного напряжения в режиме стабилизации напряжения, В105…125; 210…250
Номинальное значение выпрямленного тока, А4, 8, 10
Допустимое отклонение выпрямленного напряжения от величины заданного в режиме стабилизации напряжения, в % от номинального значения±0,5
Допустимое отклонение выпрямленного тока от величины заданного в режиме стабилизации тока, в % от номинального значения±5,0
Допустимый уровень пульсаций выпрямленного напряжения, в % от номинального значения±0,5
Количество ПЗУ, допускающих параллельную работу4
Шкафы постоянного оперативного тока класса ШОТ1М предназначены для установки на электростанциях и подстанциях и используются для обеспечения бесперебойного питания оперативных цепей защиты, автоматики, сигнализации и управления. ШОТ1М можно также использовать в других отраслях промышленности.

Конструкция ШОТ

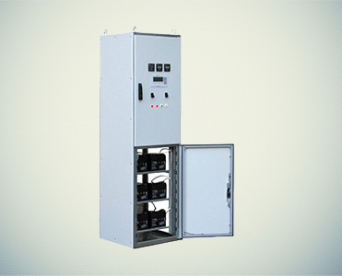

Шкафы ШОТ1М могут быть выполнены в двух вариантах в зависимости от номинальной емкости встроенных аккумуляторных батарей: до 50Ах/час и до 120 Ах/час. Первый вариант – это шкаф с габаритами, в котором АБ установлены в нижнем отсеке, а выключатели распределительного устройства постоянного напряжения, контрольные приборы и аппаратура – в верхнем. Второй вариант – это щит, который состоит из двух шкафов. В правом шкафу щита устанавливаются АБ, в левом – другие устройства.

Функции ШОТ

Шкаф постоянного оперативного тока ШОТ1М:
  • выводит электроэнергию от АБ, заряжает и подзаряжает АБ в автоматическом режиме с помощью встроенных зарядно-подзарядных устройств;
  • распределяет электропитание между потребителями на объекте;
  • формирует шинки «мигающего света»;
  • объединяет шины и шинки разных секций и функций;
  • селективно защищает вводы и отходящие линии от токов перегрузки и короткого замыкания;
  • непрерывно контролирует качество поступающего на шины напряжения и подает сигнал об отключении или отклонении параметров постоянного тока;
  • непрерывно контролирует сопротивление изоляции сети постоянного напряжения относительно «земли», формирует сигнал о снижении сопротивления;
  • определяет присоединение, на линии которого возникло замыкание на «землю»;
  • формирует обобщенный предупредительный сигнал при срабатывании системы защиты, исчезновении тока на шинках, исчезновении электропитания зарядно-подзарядных устройств;
  • измеряет основные текущие параметры состояния АБ.
Особенности эксплуатации
  1. Температурный режим: от -40 градусов до +45 градусов.
  2. Уровень влажности: 80%-98% (в зависимости от исполнения ШОТ);
  3. Место монтажа: закрытые помещения, отсутствие непосредственного воздействия солнечных лучей и атмосферных осадков.
  4. Безопасная окружающая среда: отсутствие взрывоопасных предметов, газов, паров, разрушающих металл.
